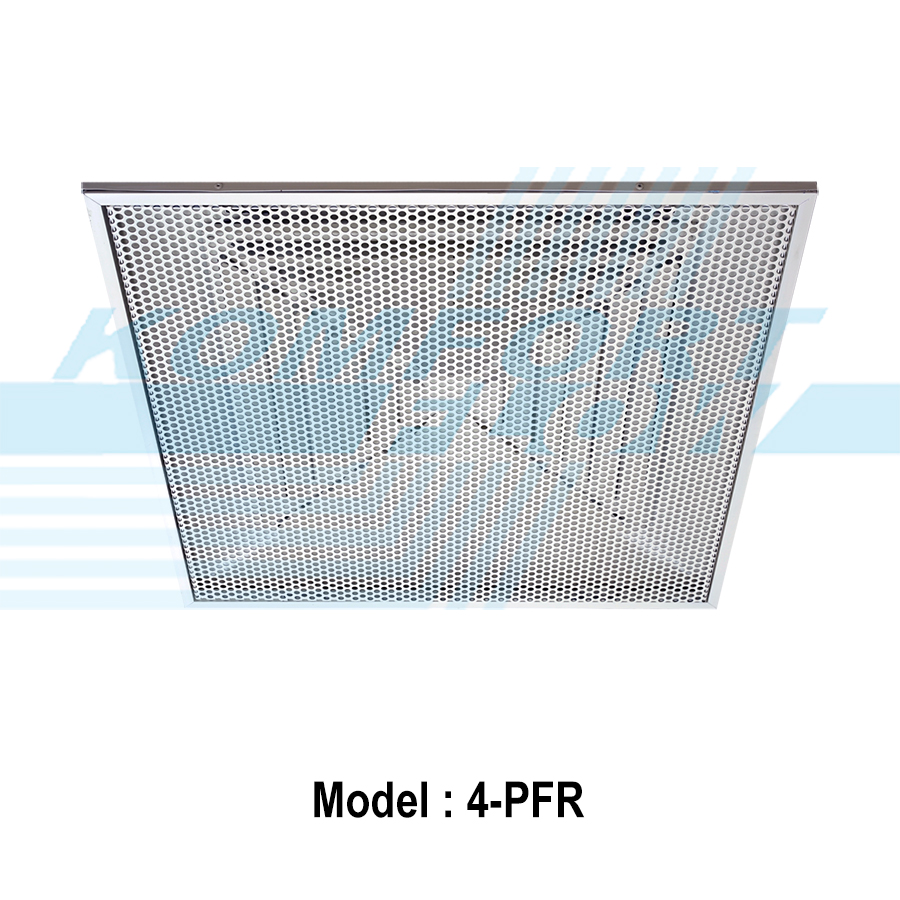

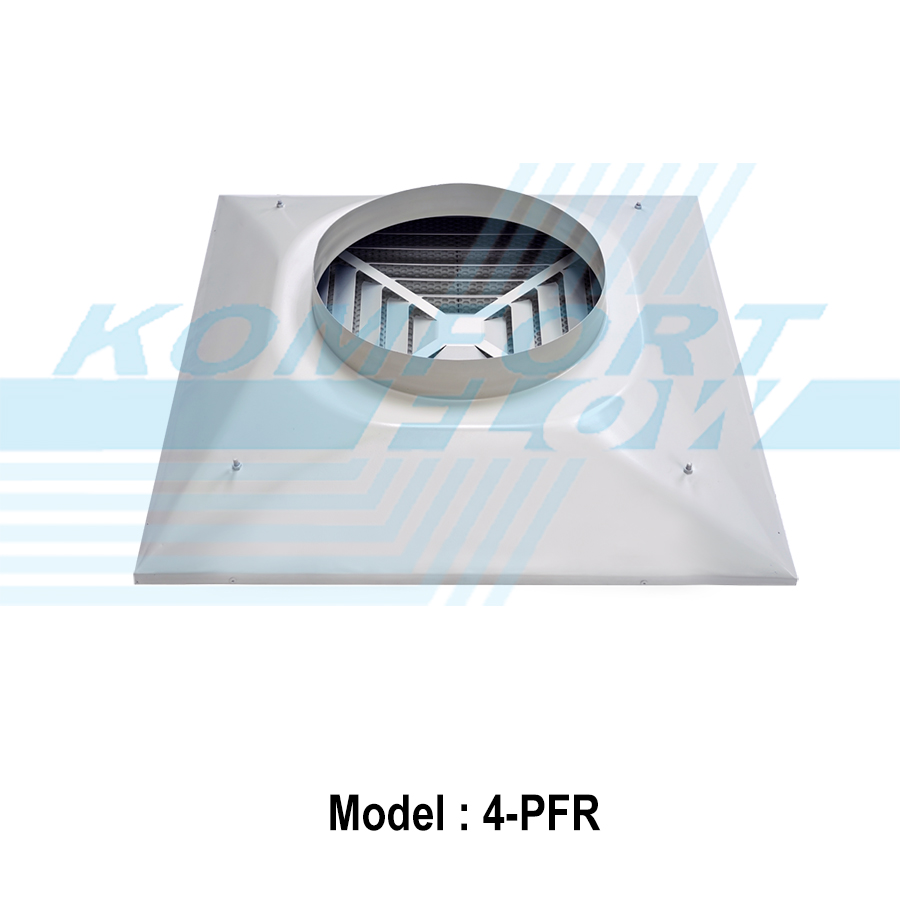

4-PFR / Perforate T-Bar Diffuser

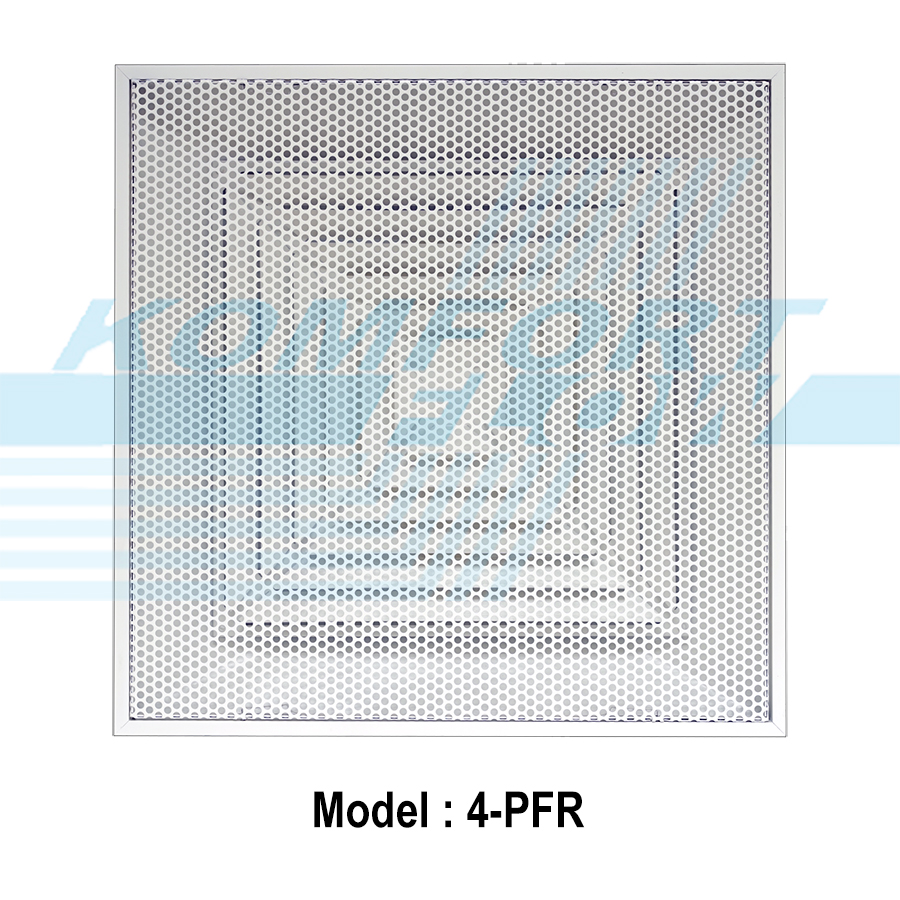

Four Way Perforate T-Bar Diffuser (called “Model 4-PFR”) is available with a square face supplied through round neck.
With the sober and discreet designes of 4-PFR give an excellent capacity of integration with modern ceiling constructions. The perforated face suits to acoustic tiles of typical grid ceiling system and is therefore preferred by architects.
รายละเอียด

Four Way Perforate T-Bar Diffuser (called “Model 4-PFR”) is available with a square face supplied through round neck. With the sober and discreet designes of 4-PFR give an excellent capacity of integration with modern ceiling constructions.The perforated face suits to acoustic tiles of typical grid ceiling  system and is therefore preferred by architects.
หน้ากากแอร์ รุ่น 4-PFR เป็นหัวจ่ายแอร์ที่ออกแบบมาพิเศษให้เหมาะกับการออกแบบอาคารสมัยใหม่ ที่ใช้ฝ้าแบบ T-Bar โดยสามารถติดตั้งแทนแผ่นฝ้ามาตรฐานได้ทันที และ ขนาดคอแบบกลม มาตรฐานทำให้ง่ายต่อการติดตั้งใช้งาน

Material
The frame and the housing of Model 4-PFR are constructed from aluminum. Perforate face are construced from steel. Komfort Flow 4-PFR are finished with the powder coating in white color.
กรอบและตัวของหน้ากากแอร์ รุ่น 4-PFR ทำขึ้นจากอลูมิเนียม ตะแกรงรูทำขึ้นจากเหล็ก หรือ อลูมิเนียม หน้ากากแอร์ รุ่น 4-PFR เสร็จแล้วเคลือบอบด้วยสีขาว

Shape Model

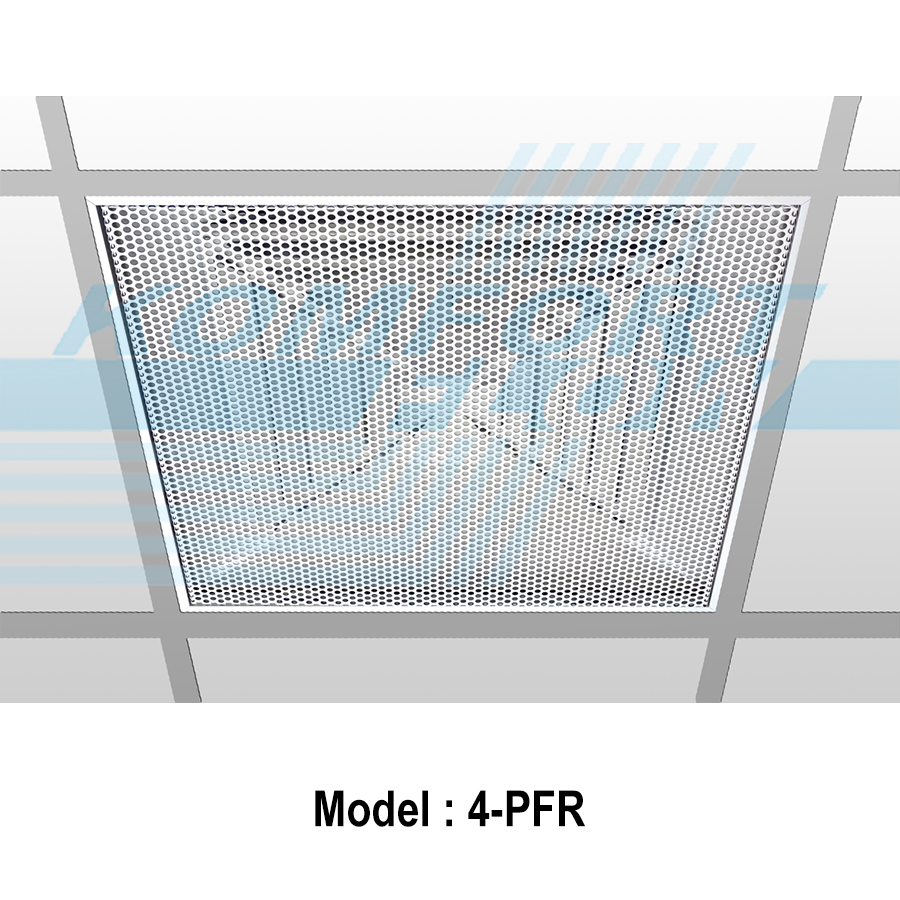

“4-PFR” is designed for T-Bar Grid ceiling. Standard size of this model is 595 mm.x 595 mm.
หน้ากากแอร์ รุ่น 4-PFR ถูกออกแบบมาสำหรับวางฝ้าทีบาร์  ขนาดมาตรฐานของรุ่นนี้คือ 595 มม. x 595 มม.

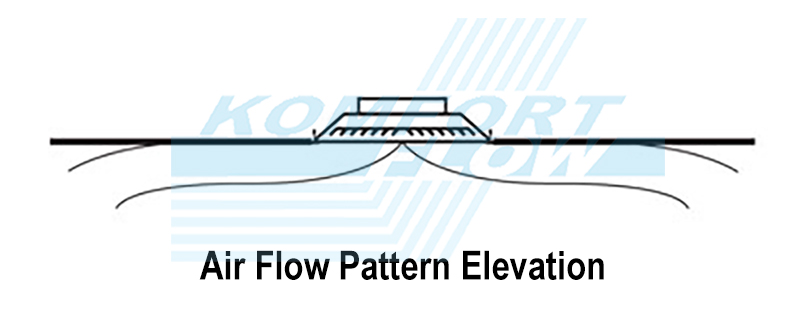

Air Patterns

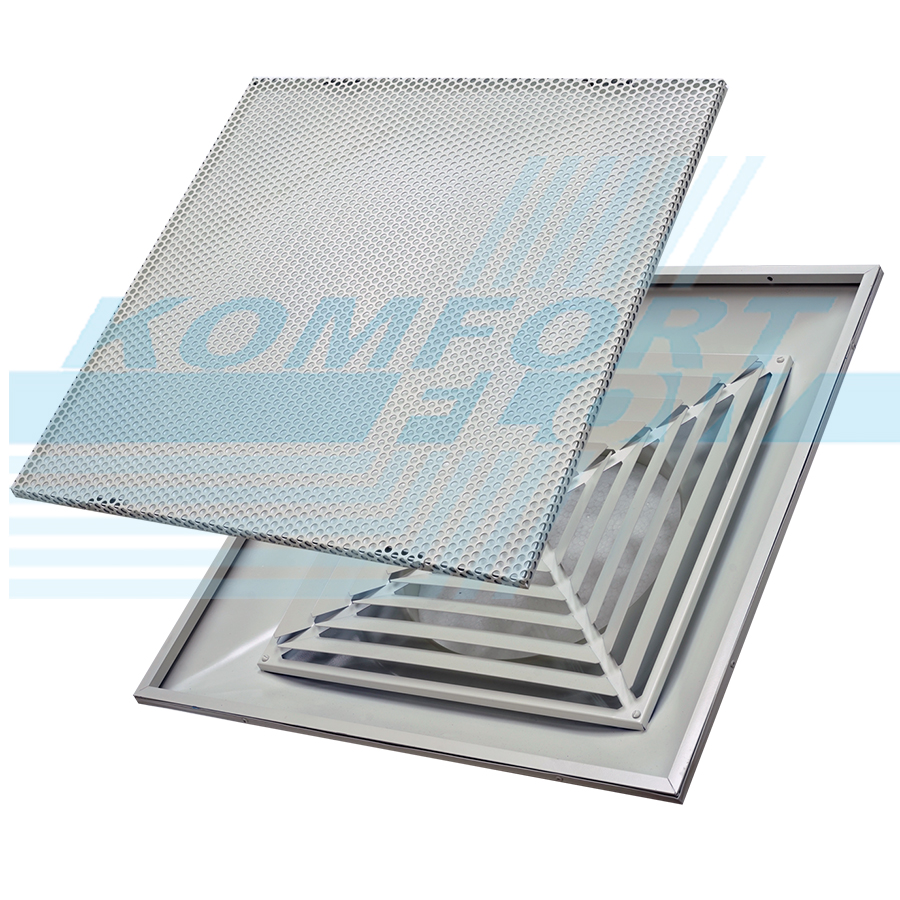

Horizontal air pattern is achieved with deflection vanes in the diffuser. Also horizontal supply air in 4 directions through perferate face. Create long flow “Coanda Effect”.
แผ่น perforate ด้านหน้า จะสามารถทำให้เกิดการกระจายลมในรูปแบบของ Coanda Effect ซึ่งจะทำให้มีการกระจายลมออกไปในแนวระนาบได้ไกลกว่าการกระจายลมในแบบปกติ

Good Points

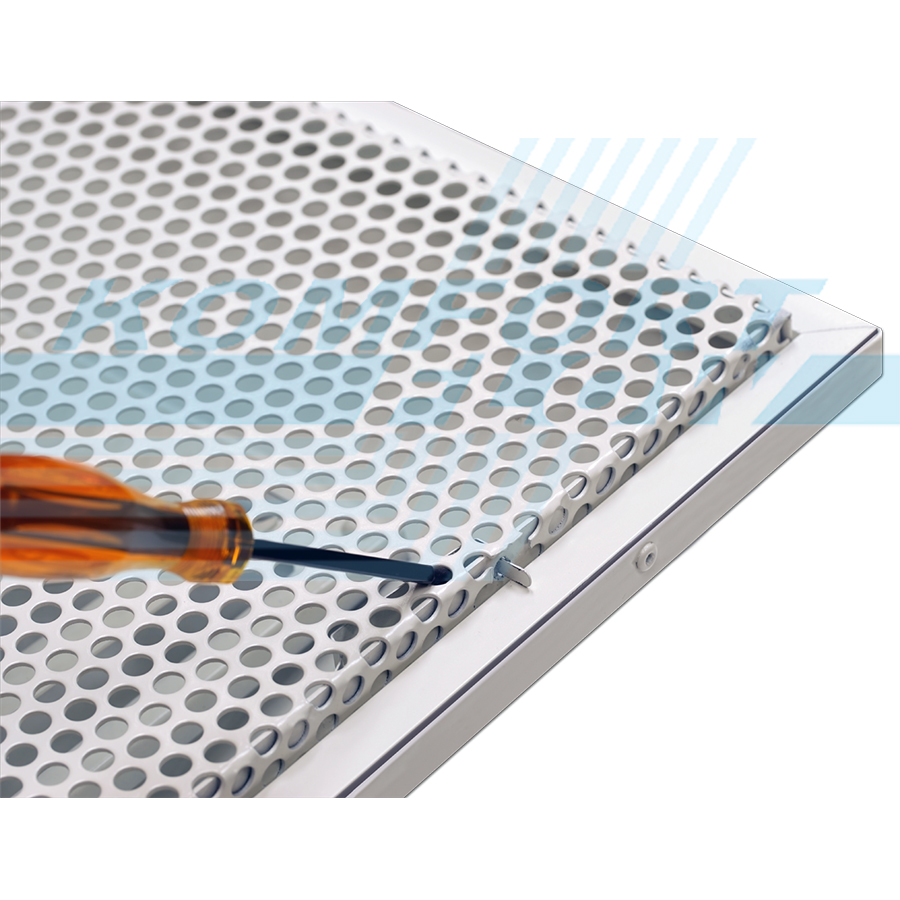

4-PFR Model is composed of the removable face. Front panel can be opened by using sheet metal spring pin, it’s easy to be removed for cleaning and maintenance diffuser or duct accessories.
หน้ากากแอร์ รุ่น 4-PFR ประกอบด้วยหน้าหัวจ่ายที่ถอดออกได้ สามารถเปิดได้ง่ายโดยใช้ขาสปริง เพื่อทำความสะอาดและบำรุงรักษา

Option

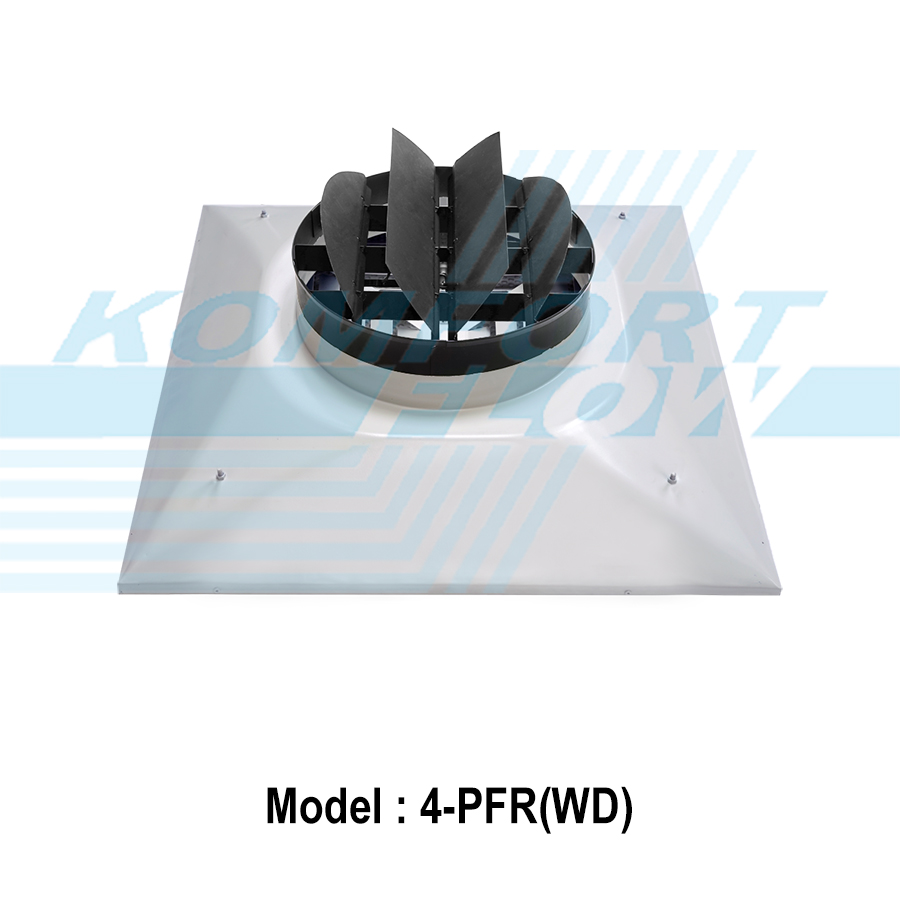

With round neck collars, 4-PFR can be with butterfly dampers for access to the damper operator.
หน้ากากแอร์ รุ่น 4-PFR สามารถติดตั้ง Damper ได้

Finish
Finishing with the powder coating. Other special finishes are available on request.
สามารถสั่งให้พ่นสีฝุ่นที่ต้องการเพื่อให้เหมาะกับงานออกแบบของท่าน

Perforated Face

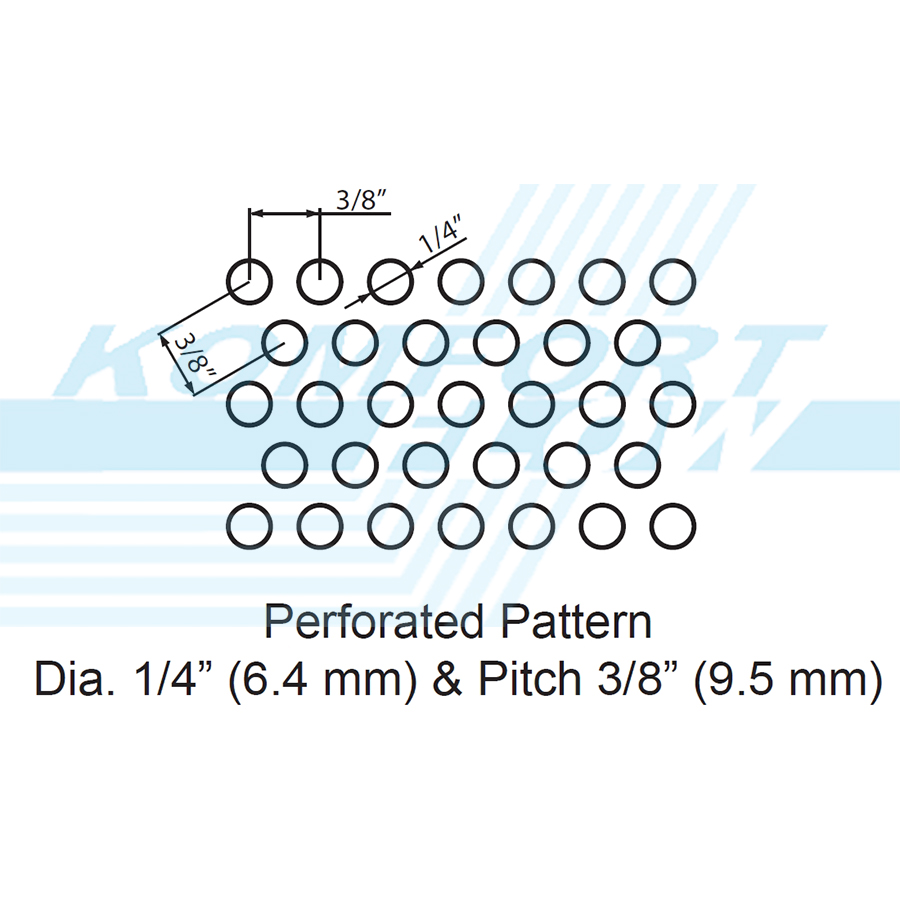

Perforated face with 1/4” diameter holes on 3/8” center to center.
แผ่น perforate มีขนาดรู 1/4 นิ้ว และ ห่างกัน 3/8 นิ้ว (จากในกลางรู)



4-PFR is designed to lay flush into a T-Bar ceiling opening horizontal air pattern with a strong Coanda effect against the ceiling.Their multiple small openings provides a high level of induction rate, emitting a uniform air flow all over the passage section.



Komfort flow 4-PFR are composed of the removable face. By using Sheet metal spring pin, it’s easy to remove for cleaning and maintenance.
หน้ากากแอร์ รุ่น 4-PFR ประกอบด้วยหน้าหัวจ่ายที่ถอดออกได้ สามารถเปิดได้ง่ายโดยใช้ขาสปริง เพื่อทำความสะอาดและบำรุงรักษา

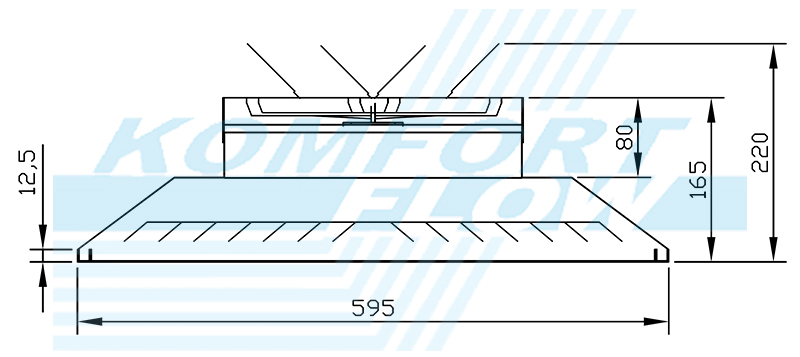

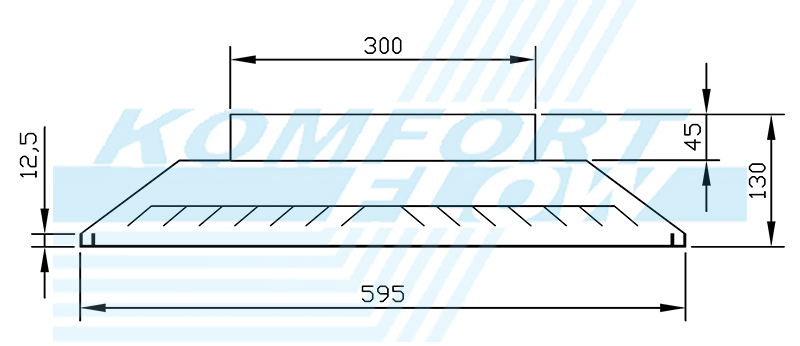

Section

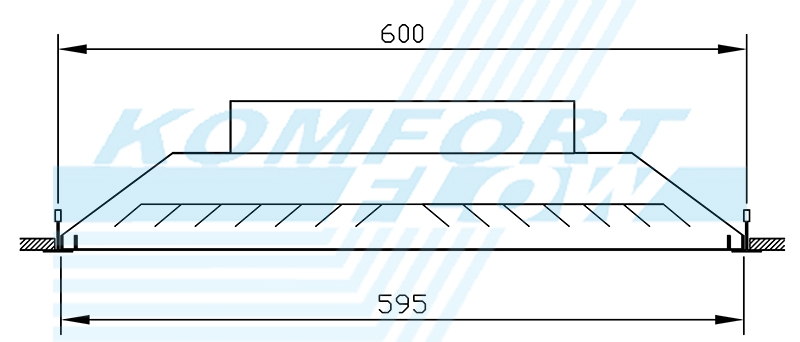

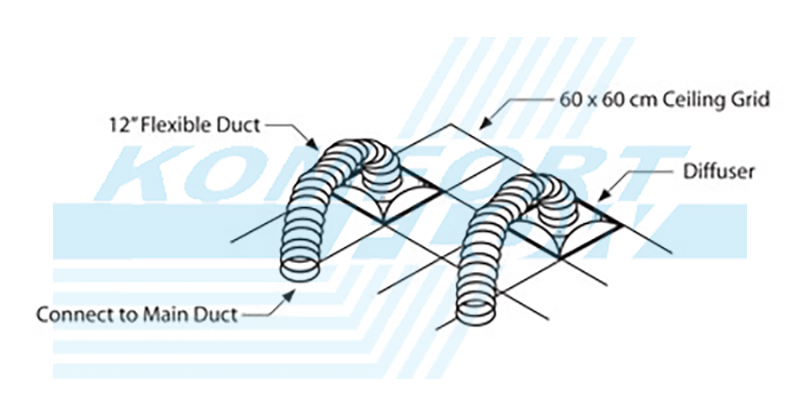

Installation

1. Lay-in on 60 cm x 60cm T-Bar Grid
2. Using flexible duct connecting at the neck of the diffuser.
3. Flexible Duct Size = 12"
4. Use the round transition duct to reduce or increase duct size.

1. สามารถวางแทนแผ่นฝ้าขนาด 60 ซม x  60 ซม
2. ใช้ท่อเฟล็กอ่อนสวมที่คอของหัวจ่าย
3. ขนาดของท่อเฟล็กที่ใช้คือ 12”
4. สามารถสวมท่ออื่นๆเพื่อเพิ่มหรือลดขนาดคอได้



Coanda Effect - This design principle discharges a high velocity jet of conditioned air along the ceiling surface. As the air flows away from the diffuser, its velocity decreases and it gently falls down into the room. When the conditioned air falls, it forces the room air upward toward the diffuser.
Coanda Effect – เป็นชื่อเรียกของลักษณะการกระจายลมที่ถูกลดความเร็วของลมเย็นลง ซึ่งจะทำให้เกิดรูปแบบการกระจายลมที่ไหลไปตามฝ้าเพดาน และ ค่อยๆไหลลงมาภายในห้อง โดยในขณะที่อากาศเย็นค่อยๆไหลลงมา ก็จะทำให้อากาศภายในห้องไหลย้อนกลับขึ้นไปด้านบน

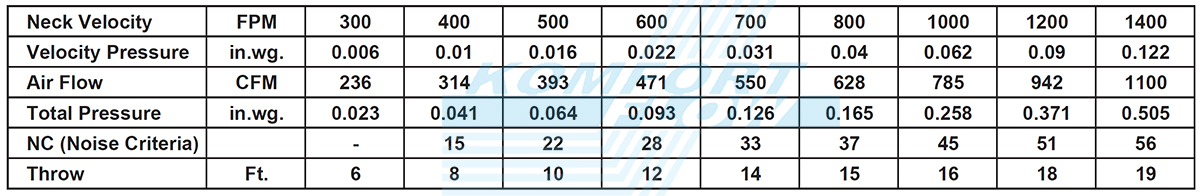

Performance Data
