A Series - Ceiling Diffuser(ASD & ARD)

Komfort Flow A Series is the standard ceiling air diffuser. A Series provide a wide range of Ceiling Diffusers to suite the various requirements of ceiling air distribution.

หน้ากากแอร์ ชนิดติดเพดาน ซีรี่ A (ASD และ ARD)
ของ คอมฟอร์ตโฟลว์ฯ เป็นหัวจ่ายแอร์แบบมาตราฐาน เหมาะสมกับลักษณะการใช้งานทั่วไป มีรูปแบบการกระจายลมที่หลากหลาย ทำให้สามารถรองรับการทำงานเกือบทุกประเภท

รายละเอียด

Komfort Flow A Series is the standard ceiling air diffuser. A Series provide a wide range of Ceiling Diffusers to suite the various requirements of ceiling air distribution.
หน้ากากแอร์ รุ่น ซีรี่ A เป็นรุ่นคอตรงมาตรฐาน เหมาะสำหรับงานปรับอากาศทั่วไป

Material

Komfort Flow “A” Series diffuser is constructed of high quality extruded anodized aluminum frame featuring with a welded frame and stamped corner.
วัสดุทำด้วยอโนไดซ์อลูมิเนียมคุณภาพสูง นำมาประกอบด้วยการเชื่อม และ ปั๊มมุมเพื่อความแข็งแรง

Shape

“A” Series offer a selection of different square and rectangular diffuser air patterns.
รูปร่างของหน้ากากแอร์มีทั้งเป็น แบบสี่เหลี่ยมจัตุรัส และ แบบสี่เหลี่ยมผืนผ้า

Air Patterns

Cores style can be specified in 1 2 3 or 4 way air patterns in a wide selection of sizes.
ใจกลางหน้ากากแอร์สามารถเลือกรูปแบบแบบการกระจายลมได้ทั้ง 4, 3, 2, และ 1 ทิศทาง ตามลำดับ

Good Points

Inner Cores are easily removable from frame. The core may be substitued for an alternative air pattern whilst the frame remains unchanged. Beveled Drop Face can keep the ceiling cleaned.With Blade smooth surface, A series can provide positive air flow control without restricting or dampering air volume.
ใจกลางหน้ากากแอร์สามารถถอดออกได้ เพื่อการทำความสะอาด หรือ การบำรุงรักษา หรือ สามารถเปลี่ยนใจกลางเป็นแบบการกระจายลมแบบอื่นได้โดยไม่ต้องเปลี่ยนของใหม่ ขอบของ ซีรี่ A ออกแบบให้ต่ำกว่าฝ้าเพดานเล็กน้อยเพื่อลดความสกปรกของฝ้าเพดานเมื่อใช้งานไปนานๆ

Option

Each diffuser of A Series can be supplied with optional opposed blade damper to facilitate for precise air volume.
หน้ากากแอร์ รุ่น ซีรี่ A สามารถติดตั้ง Damper ที่ด้านหลังได้ เพื่อการปรับแต่งลมให้เหมาะกับการใช้งาน

Finish

Finishing with anodized aluminum or powder coating. Other special finishes are available on request.
สีของหัวจ่ายแอร์เป็นแบบสีอลูมิเนียมธรรมชาติ หรือ พ่นอบสีขาว

Air Patterns

The different diffuser patterns are used to control supply air direction. The fixed blading means that these ceiling diffusers are suitable primarily for horizontal air flows.
แบบการกระจายลมทำได้หลายแบบ ตามรูปด้านล่าง






A Series  Model


A Series  Model Is typically mounted in the ceiling of residential, commercial building, office, department stores. Its purpose is to evenly distribute conditioned air throughout the room. Besides visual enhancement, diffusers are thought to improve the circulation and mixture of conditioned air with the existing air in a room.
หน้ากากแอร์ รุ่น ซีรี่ A โดยปกติจะใช้ในงานปรับอากาศทั่วไป เช่น ที่พักอาศัย, อาคารสำนักงาน, ห้างสรรพสินค้า. ด้วยองศาความเอียง และ ผิวของใบบังคับลมที่เรียบ ไม่มีร่องใดๆ ทำให้การกระจายลมเป็นไปอย่างมีประสิทธิภาพ และ การผสมอากาศทั่วทั้งห้องทำได้ดี

A Series - Ceiling Diffuser is categorized into 2 main types according to the shape : Model ASD and Model ARD
หน้ากากแอร์ รุ่น ซีรี่ A สามารถแบ่งออกเป็น 2 แบบตามรูปร่าง คือ แบบ สี่เหลี่ยมจตุรัส (ASD) และ สี่เหลี่ยมผืนผ้า (ARD)


Model ASD  Is defined for square ceiling diffuser. It can be classifed into 5 main types : 4-ASD, 3-ASD, 2-ASD, 2C-ASD, 1-ASD. The number in front of each model code indicates the direction of air flow.
For Example : Model 4-ASD means four-way deflections air flow square diffusers.
หน้ากากแอร์ แบบสี่เหลี่ยมจตุรัส (ASD) แบ่งได้เป็น 5 รุ่น คือ 4-ASD, 3-ASD, 2-ASD, 2C-ASD, 1-ASD. ตัวเลขด้านหน้าบ่งบอกจำนวนทิศทางการกระจายลม
ยกตัวอย่างเช่น : รุ่น 4-ASD หมายถึง หน้ากากแอร์สี่เหลี่ยมจตุรัส แบบการกระจายลม 4 ทิศทาง

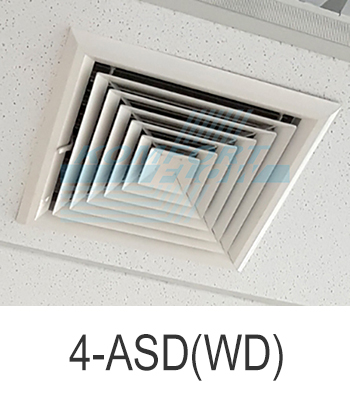

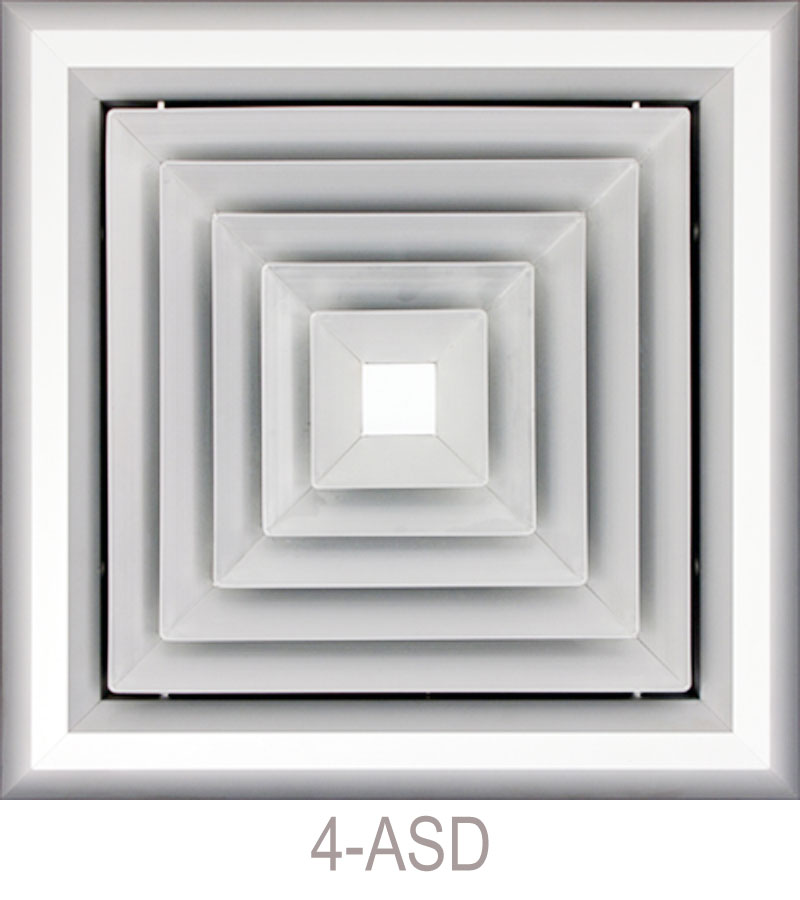

Picture show each model of ASD
รูปแสดงรุ่นต่างๆของ ASD



Model ARD

Is defined for RECTANGULAR ceiling diffuser. They are suitable primarily for horizontal air flows in smooth ceilings. It can be classifed into 7 main types 4L-ARD, 3L-ARD, 2L-ARD, 1L-ARD, 3S-ARD, 2S-ARD, 1S-ARD. For example 3S-ARD means three-way deflections air flow rectangular diffuser.
หน้ากากแอร์แบบสี่เหลี่ยมผืนผ้า (ARD) แบ่งได้เป็น 7 รุ่น คือ 4L-ARD, 3L-ARD, 2L-ARD, 1L-ARD, 3S-ARD, 2S-ARD, 1S-ARD. ตัวเลขด้านหน้าบ่งบอกจำนวนทิศทางการกระจายลม และ ตัวหนังสือถัดมาบ่งบอกการวางตัวของใบ
ยกตัวอย่างเช่น : รุ่น 3S-ARD หมายถึง หน้ากากแอร์สี่เหลี่ยมผืนผ้า แบบการกระจายลม 3 ทิศทาง ใบตามด้านสั้น

Picture show each model of ARD
รูปแสดงรุ่นต่างๆของ ARD

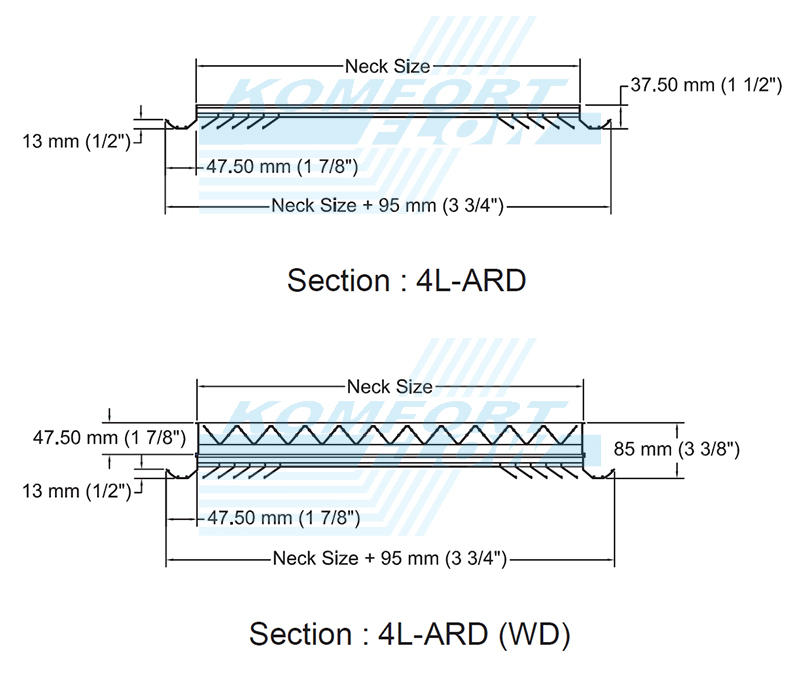

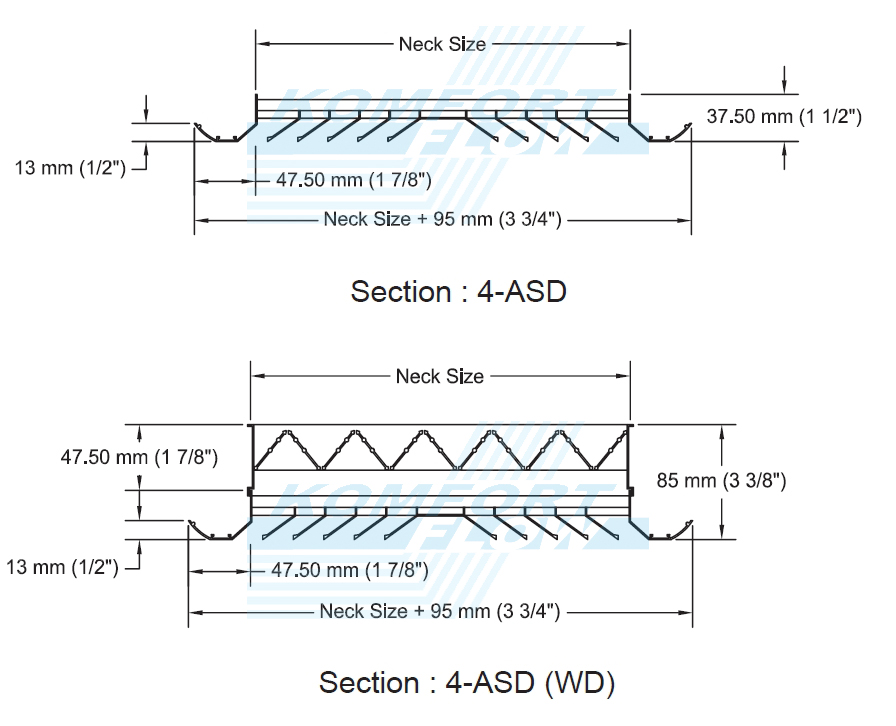

Section Detail

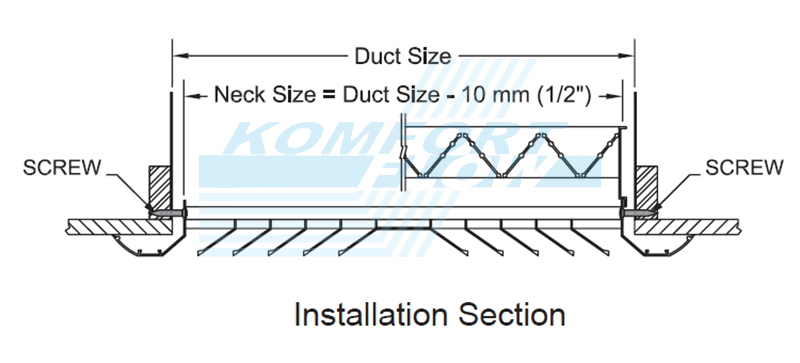

Installation

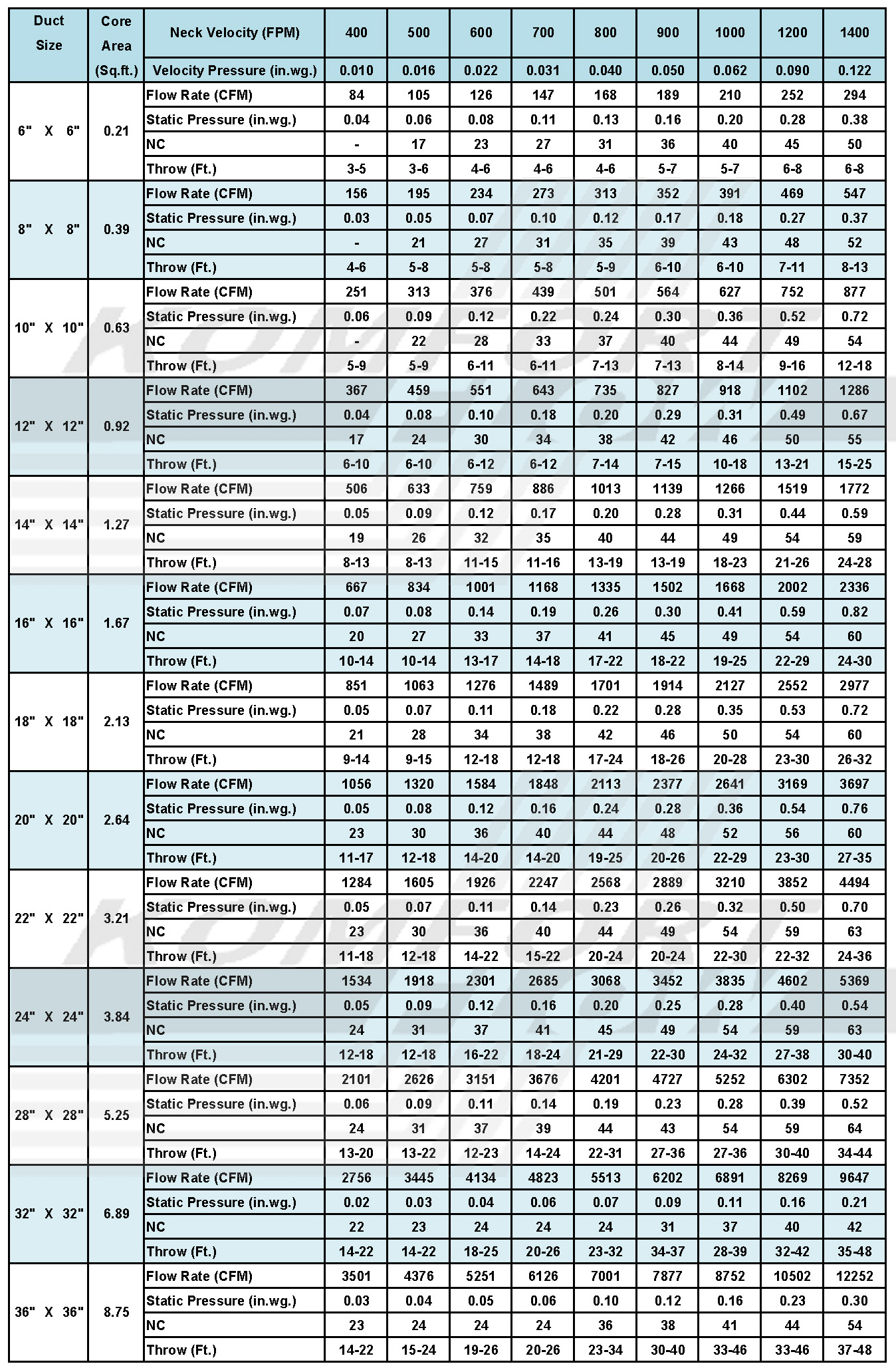

Performance Data
