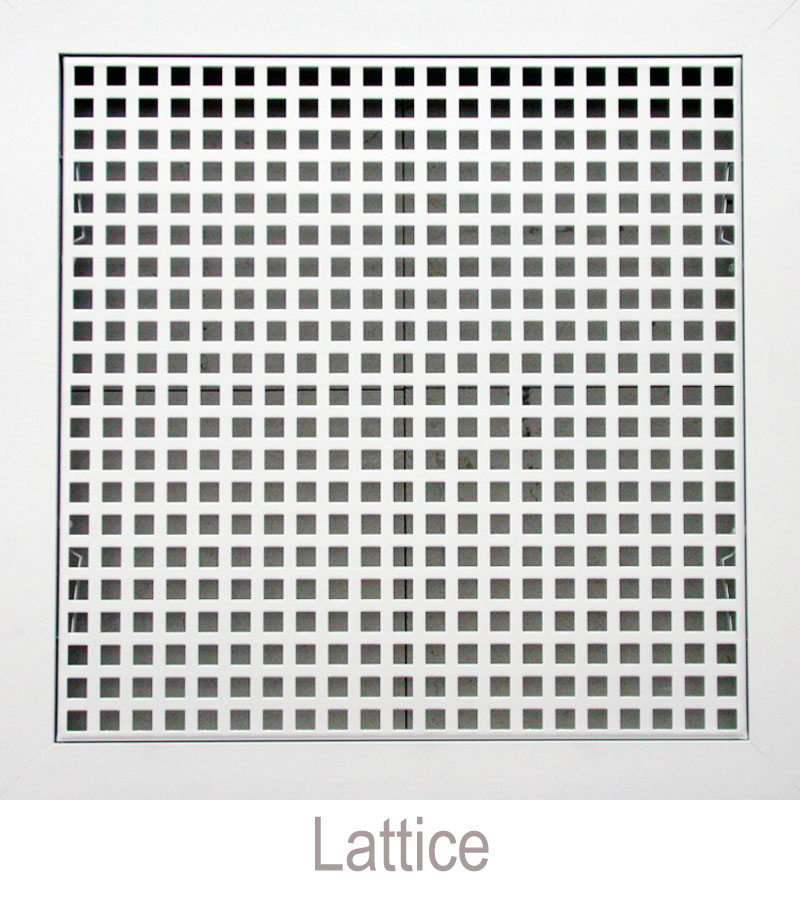

LTG Model - Lattice Grille

LTG Model - Lattice Grille

Supply Air Grilles & Supply Air Registers

Komfort Flow Lattice Grilles (LTG) are available for air distribution, return air, and architectural application.
รายละเอียด

Product Information

     LTG Model - Lattice Grille Supply Air Grilles & Supply Air Registers Komfort Flow Lattice Grilles (LTG) are available for air distribution, return air, and architectural application.
หน้ากากแอร์ รุ่น LTG ใช้สำหรับ กระจายอากาศ  หรือ ดูดลมกลับ ตามการออกแบบทางสถาปัตย์

  • Material Frames of LTG Model are constructed from extruded aluminum. These can be made in a choice of steel or aluminum to suit any  application. Optional gauge material available on request. Komfort Flow Perforate Grilles are finished with the powder coating in  white color. The custom color is upon request.
    วัสดุทำด้วยอลูมิเนียมอโนไดซ์คุณภาพสูง โครงสร้างประกอบกันด้วยการเชื่อม และปั๊มมุมเพื่อเสริมความแข็งแรง
    ใจกลางหน้ากากแอร์ รุ่น LTG ทำขึ้นจากเหล็ก หรือ อลูมิเนียม สามารถสั่งความหนาของวัสดุได้สามารถสั่งให้พ่นสีฝุ่นได้ตามต้องการเพื่อให้เหมาะกับงานออกแบบของท่าน
  • ShapeLTG offer Square Shape
    หน้ากากแอร์ รุ่น LTG สามารถสั่งได้ในรูปแบบ สี่เหลี่ยม
  • Air Patterns
  • GoodPoints  LTG is composed of the removable core. By using sheet  metal spring pin, it’s easy to remove for cleaning or maintenance.
    หน้ากากแอร์ รุ่น LTG สามารถถอดใจกลางออกได้ เปิดได้ง่ายโดยใช้ขาสปริง     เพื่อทำความสะอาดและบำรุงรักษา
  • Edges Flat edges is standard edge of this mode.
    ขอบแบบเรียบเป็นขอบมาตรฐานของหน้ากากแอร์รุ่นนี้
  • Option
  • Removable core is also available in return and transfer grilles.
    ใจกลางสามารถถอดเปลี่ยนได้
  • Opposedblade control damper can be fitted.
    หน้ากากแอร์ สามารถติดตั้ง Damper ได้



Sound NC = 14 LOG A + 84 LOG V - 218    A =  Free area, Ft2    V =  Air Flow, CFM / Free Area, Ft2

                                             NC based on 10dB room absorption.

Negative Static Pressure S.P. =  1.36  (V/4005)2   V = Air Flow, CFM / Free Area, Ft2

                                             S.P. = Static Pressure Drop, inches w.g.

Free Area F.A. = Number of holes  x  0.0011    (LTG10)

                                                       0.0024  (LTG15)

                                                       0.0043  (LTG20)

Example  Calculation of LTG10 with the neck area of 40 x 50 cm. at 400 cfm.

Number of holes  : Horizontal Length  40 cm. = 25 holes

                            Vertical Length     50 cm. = 32 holes

Therefore, total number of holes = 25 x 32 = 800 holes F.A. = 800 x 0.0011 = 0.88 Ft2

  • Installation:
